根據客戶回饋，過去在調整尺寸時，常會導致其他幾何位置出現意外變化，我們理解這讓人感到困擾。隨著 PROFIS Engineering 在 2025 年 11 月的更新，您在"錨固到混凝土"模組中編輯連接點的幾何尺寸時，將擁有更好的控制調整與清晰度。

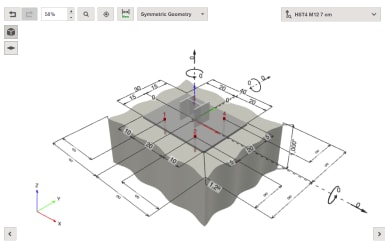

尺寸顯示

不再雜亂。使用 3D 視圖頂端的 **Dimensions（尺寸）**按鈕，選擇您想要顯示的尺寸。

Symmetric vs. Asymmetric Geometry 對稱與非對稱幾何

Symmetric Mode 對稱模式

當您的型鋼、底板與錨栓在 X 軸、Y 軸或兩者上對稱時，節省大量時間。每個軸獨立處理，X 與 Y 不必相同。當您調整某一軸上的錨栓間距，該軸上的其他尺寸會自動更新以維持對稱，而不影響另一軸。

Asymmetric Mode 非對稱模式
需要完全的靈活度？切換至非對稱模式，獨立編輯每個尺寸。

底板與錨栓尺寸獨立

調整錨栓間距不再改變底板尺寸，反之亦然。底板尺寸與錨栓間距的尺寸標註現在分別放在連接的兩側，視覺更清晰。

混凝土邊緣定義

選擇以下任一方式定義邊距：

• 錨栓中心至板邊
• 型鋼中心線至板邊

2D 視圖編輯座標

切換至 2D 視圖，使用座標精準調整幾何。


此更新讓您在設計對稱錨固連接或自訂每個尺寸時，都能更高效、更精準
